Схема ARQ в Bluetooth

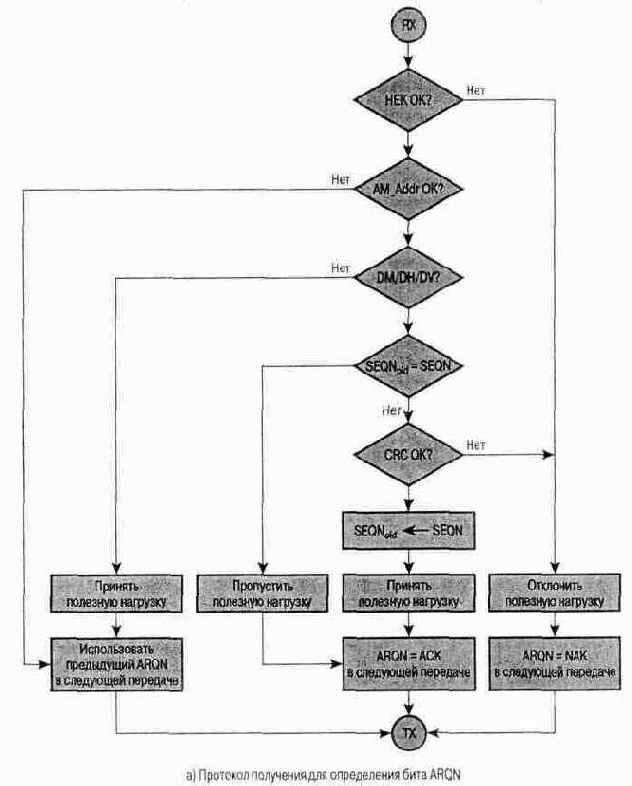

Рисунок 6.11 - Схема ARQ в Bluetooth


Со стороны передатчика (Рисунок 6.1.1, б) следующий передаваемый пакет DM, DH или DV определяется значением предшествующего поля ARQN. Если принимаются поля со значениями АСК, устройство передает новую полезную нагрузку, в которой периодически чередуются значения SEQN = 0 и 1. При получении сообщения NAK или отсутствии подтверждения устройство будет передавать старую полезную нагрузку до тех пор, пока не будет получено сообщение АСК или пока число неудачных попыток повторной передачи не превысит некоторую пороговую величину. В последнем случае из буфера передачи удаляется старая полезная нагрузка и начинает передаваться новая.
